當前位置：：首頁 > 產品中心 > 貼片機 > 其它貼片機

其它貼片機




    小圖地址： 大圖地址： 圖片名稱： 第一張

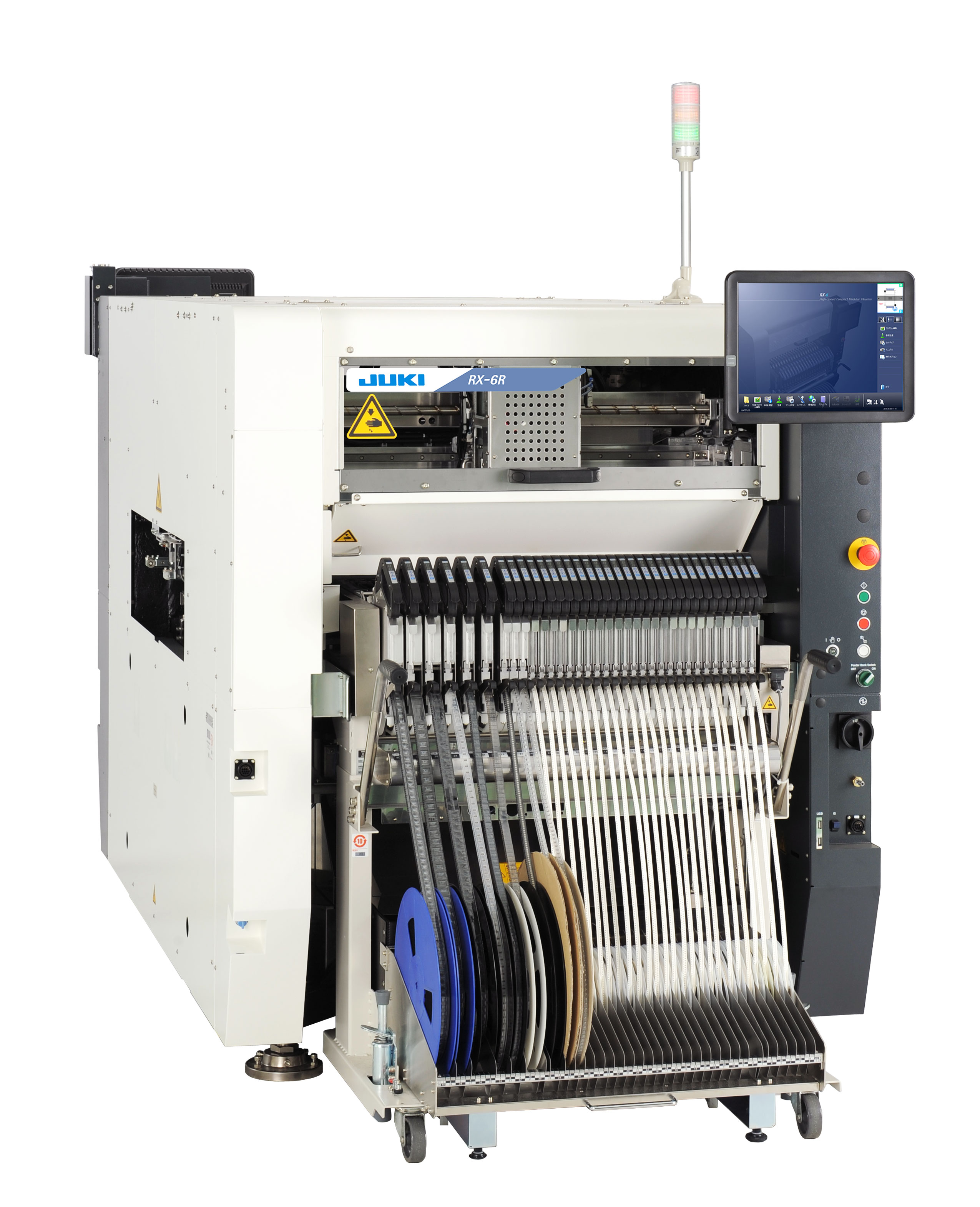

ＲＸ－６Ｒ

電話：186-6433-6384 立即咨詢

產品介紹

生產性能大幅提升。
高速高質量靈活的生產線解決方案
吸取/貼片監視 對應*1

?RX-6R


　　　　　　　　　　　　　　　　　
特點 電動帶式供料器適用 激光識別 激光識別
■

元件貼裝速度
  芯片元件:52,000CPH（最佳條件）*2　
  IC元件：14,000CPH(IC)*3

■

元件尺寸 : 0402（1005）芯片～50mm方形元件*4
  0402（英制01005）芯片 ～50mm方形元件 / 50 ×180㎜*5

■

基板尺寸:


單軌道傳送:
50×50～610×590 / 905×590mm（2次傳送）


雙軌道傳送:
50×50～360×250㎜/360x450mm（單軌道傳送）

■

貼片頭的規格
  6x6個吸嘴的貼片頭
  3x3個吸嘴的貼片頭*6
■

可對應雙軌道生產*6
■

橫寬1.25m的省空間設計
■

標準配備吸取/貼片監視器檢查功能
實現了更高的品質 *1
■

通過更換貼片頭，可以構建適應生產品種變化的最佳生產線
■

通過無停頓圖像識別實現了高速貼片

■

對應超高元件、大型元件、大型基板

■

新型矩陣式托盤服務器TR8S 提高了元件的對應能力和生產性。


*1 只對應RX-6B 6個吸嘴的貼裝頭
*2 RX-6R
*3 選件
*4 RX-6R/RX-B 6x6個吸嘴的貼裝頭
*5 RX-B 6x3個吸嘴的貼裝頭
*6 只對應RX-6B


規格



高速模塊貼片機　ＲＸ－６Ｒ
基板尺寸 單軌道傳送 50×50～610×590/905×590㎜（2次傳送）
雙軌道傳送 -
元件高度 6/12/20㎜
元件尺寸 激光識別 0402～□50mm
圖像識別*2 標準攝像機 □3mm～□33.5㎜
高分辯率攝像機
(均為選購件)		 1005～□24㎜

元件貼裝速度

芯片元件

 最佳條件*3

52,000CPH
IC*4

14,000CPH

元件貼裝精度

 激光識別

±0.04mm（Cpk≧1）*5
圖像識別*2

±0.04mm
元件貼裝種類

最多160種
（換算成8mm帶 (使用電動式雙軌帶式供料器時)）



高速模塊貼片機　ＲＸ－６Ｂ　（6×6 個吸嘴的貼片頭）
基板尺寸 單軌道傳送 50×50～610×590/905×590㎜（2次傳送）
雙軌道傳送 50×50～360×250㎜*1
元件高度 6/12/20/25/33㎜
元件尺寸 激光識別 0402～□50mm
圖像識別*2 標準攝像機 □3mm～□33.5㎜
高分辯率攝像機
(均為選購件)		 1005～□20㎜
元件貼裝速度 芯片元件 最佳條件*3

42,000ＣＰＨ
IC*4

14,000CPH
元件貼裝精度 激光識別

±0.04mm（Cpk≧1）
圖像識別*2

±0.04mm
元件貼裝種類

最多160種
（換算成8mm帶 (使用電動式雙軌帶式供料器時)）


高速模塊貼片機　ＲＸ－６Ｂ（6×3 個吸嘴的貼片頭）
基板尺寸 單軌道傳送 50×50～610×590/905×590㎜（2次傳送）
雙軌道傳送 50×50～360×250㎜*1
元件高度 6/12/20/25/33㎜
元件尺寸 激光識別 0402～□33.5mm
圖像識別*2 標準攝像機 □3mm～□100㎜/50×180㎜
高分辯率攝像機
(均為選購件)		 1005～□48㎜/24×72㎜
元件貼裝速度 芯片元件 最佳條件*3

34,000ＣＰＨ
IC*4

11,000CPH
元件貼裝精度 激光識別

±0.04mm（Cpk≧1）
圖像識別*2

±0.03mm
元件貼裝種類

最多160種
（換算成8mm帶 (使用電動式雙軌帶式供料器時)）


*1　單軌模式 最大360X450mm
*2　 選件。
*3　單軌搬送規格
*4　IC元件的元件貼裝速度是在M尺寸基板上貼裝36點時的概略值，外形尺寸為10mm以下方形QFP元件時是將元件配置于前后，用所有吸嘴進行同時吸取。
*5 弊公司指定條件
