Panasonic松下貼片機

PM-WX模塊化貼片系統 松下NPM-WX貼片機 NM-EJM9D貼片機參數

NPM-WX 單束變種設計基于堅固的框架,由耐用材料構成,具有長期使用的耐久性。它配備了雙驅動線性電機,并輔以輕便且剛性強的梁架構,NPM-WX 引入了新的貼片機行業領先選項:每個電機配備雙驅動Y軸的線性伺服電機和高分辨率線性標尺。

電話:185-767-95980 其他聯系方式

產品介紹

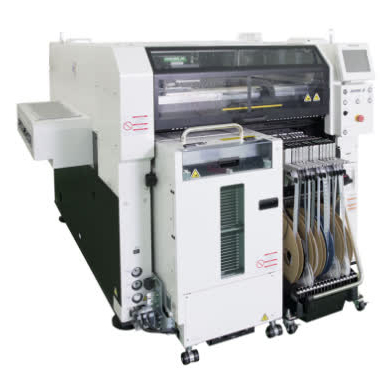

PM-WX 模塊化貼片系統

主要規格

NPM-WX 單束變種設計基于堅固的框架,由耐用材料構成,具有長期使用的耐久性。它配備了雙驅動線性電機,并輔以輕便且剛性強的梁架構,NPM-WX 引入了新的貼片機行業領先選項:每個電機配備雙驅動Y軸的線性伺服電機和高分辨率線性標尺。

無與倫比的兼容性意味著選擇最合適的貼片頭來滿足您的特定需求。借助更快的高壓電機驅動、更高精度的Θ架構以及精密鍛造的不銹鋼噴嘴和適配器,NPM-WX 為處理各種混合和不同量產設定了新的行業標準。

關鍵特點

  • 緊湊的占地面積——根據工廠需求擴展生產規模
  • 快速更換送料車、噴嘴銀行和工藝頭
  • AOI信息顯示,支持閉環的M2M通信
  • 3D多重識別相機
  • 高速貼片,最高可達184,800 CPH

特色規格

SKU NM-EJM9D
型號ID NPM-WX
型號編號 NM-EJM9D
PCB尺寸(mm)* 單條線路
批量安裝:L 50 × W 50 ~ L 750 × W 610
雙位置安裝:L 50 × W 50 ~ L 350 × W 610
PCB尺寸(mm)* 雙條線路
雙轉運(批量):L 50 × W 50 ~ L 750 × W 300
雙轉運(2位置):L 50 × W 50 ~ L 350 × W 300
單轉運(批量):L 50 × W 50 ~ L 750 × W 590
單轉運(2位置):L 50 × W 50 ~ L 350 × W 590
電源 三相交流 200, 220, 380, 400, 420, 480 V 3.0 kVA
氣源* 最小 0.5 MPa,200 L /min(A.N.R.)
[*1]
尺寸(mm)* 寬 1,410 mm [*2] × 深 2,570 mm [*3] × 高 1,444 mm [*4]
重量 2,740 kg
(僅指主機:根據選項配置有所不同)
1.僅限主機
2.若兩側放置延長傳送帶(300 mm),寬度為 2,010 mm
3.尺寸D包括喂料器小車
4.不包括顯示器、信號塔和天花板風扇罩
