產品介紹

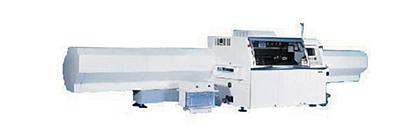

松下 HT122 貼片機簡介

型號： HT122
制造商： 松下（Panasonic）
類型： 表面貼裝設備（SMT）
應用領域： 電子制造，主要用于印刷電路板（PCB）的表面貼裝元件。

主要特點和優勢：

1. 高精度貼裝：

   • HT122 配備先進的視覺對位系統，能夠實現高精度的貼裝，最大可達 ± 25 μm。
   • 精密的貼裝能力，能夠處理多種類型的電子元件，包括超小型元件、BGA（球柵陣列）、CSP（芯片尺寸封裝）等。

2. 多功能貼裝：

   • 支持多種封裝類型的貼裝，包括但不限于 0201、0402、0603 等小尺寸元件。
   • 適用于單面和雙面電路板貼裝。

3. 高效率生產：

   • HT122 提供高貼裝速度，能夠達到每小時 60,000 個元件的速度，極大地提高了生產效率。
   • 支持連續運行，適用于大批量生產環境。

4. 先進的視覺系統：

   • 配備高分辨率的視覺對位系統和高效的自動校準功能，確保每個元件的精準放置。
   • 通過視覺系統，機器能夠識別不同類型的元件，并自動調整貼裝參數。

5. 自動化程度高：

   • HT122 提供了較高的自動化水平，如自動換料、自動校準、自動對位等功能，減少了人工干預。
   • 支持與其他生產設備的集成，形成高效的自動化生產線。

6. 靈活的生產能力：

   • 適用于各種尺寸和形狀的電路板，靈活的貼裝配置可以快速調整以適應不同的生產需求。
   • 能夠進行高速貼裝和復雜的元件組合，尤其適合需要高精度和復雜組裝的應用。

7. 穩定性和耐用性：

   • 松下 HT122 采用優質的硬件設計和材料，保證了設備的高穩定性和長時間運行能力。
   • 機器經過嚴格的質量控制，具有較長的使用壽命。

8. 易于操作：

   • HT122 提供了用戶友好的操作界面，設備配置有觸摸屏控制面板，便于操作人員進行設定和監控。
   • 設備支持圖形化操作，操作簡便，易于新手上手。

技術規格（可能因型號或配置有所不同）：

• 貼裝速度： 最大 60,000 CPH（組件每小時貼裝數）
• 元件尺寸范圍： 從 0201 到 40 x 40 mm 的各種封裝類型
• 定位精度： ±25 μm
• 支持的PCB尺寸： 最大 510mm x 460mm
• 供料系統： 支持自動換料，最大支持多個料盤和料帶
• 電源要求： 交流 200V，頻率 50/60 Hz
• 操作界面： 觸摸屏，支持圖形化操作和實時數據監控

適用場景：

• 高密度電子產品制造： HT122 能夠高效地處理小型、精密的元件，適合消費電子、通訊設備、汽車電子等高密度電路板的制造。
• 小批量和大批量生產： 由于其高效的生產能力，HT122 在小批量和大批量生產中都表現出色。
• 自動化生產線： 適用于需要集成到 SMT 自動化生產線的環境，能夠提高生產效率和質量。
