PCB器件點膠規范指導

對于結構設計人員，務必在前期layout時，就要考慮到各個電子元器件的點膠方式，以及點膠空間的預留是否充分；


一、點膠目的：

尤其是針對車載產品，需要滿足相應的振動沖擊標準；所以，點膠是為了保證PCBA板上的器件在振動過程中不會發生脫落、斷裂等失效模式；

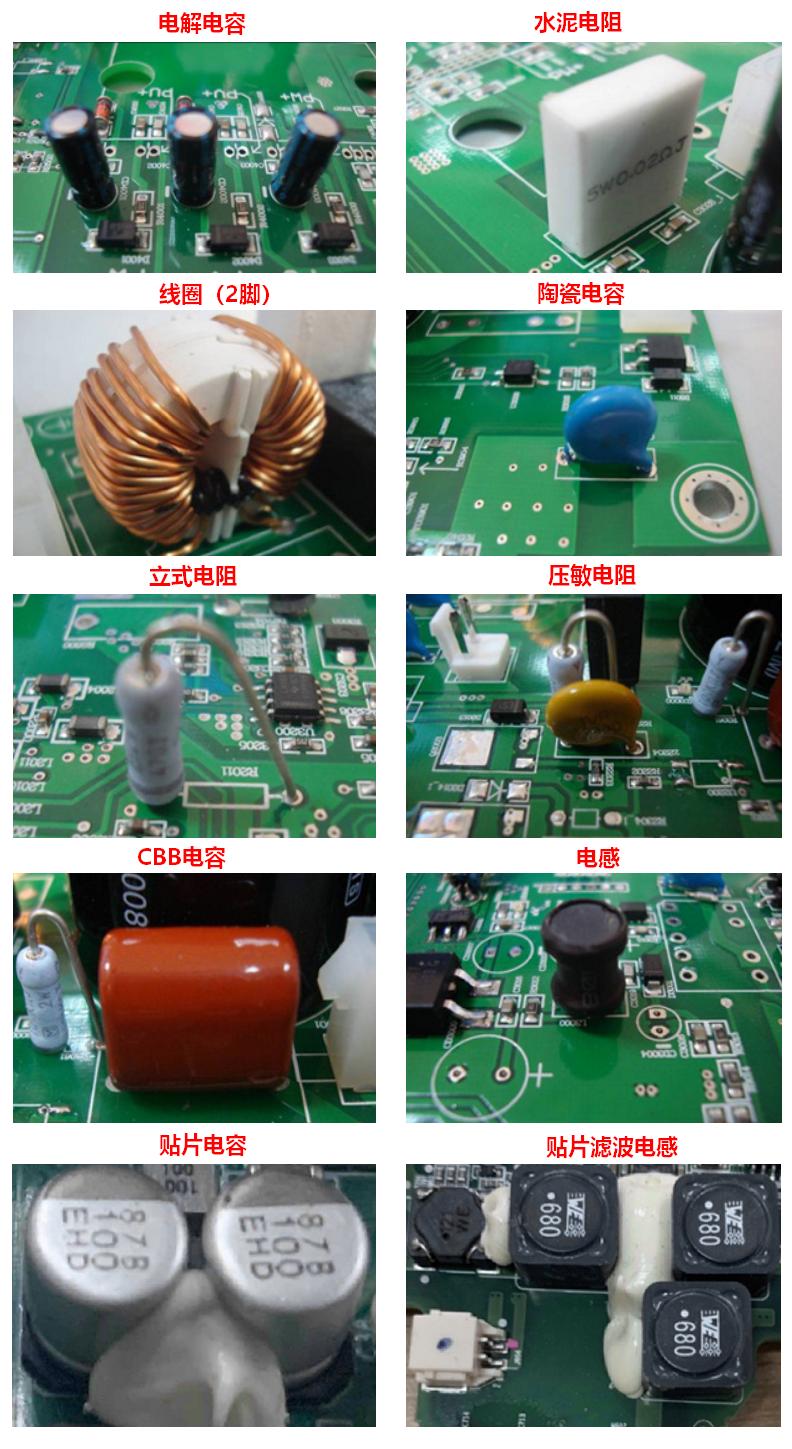

二、點膠對象：

1.主要點膠器件為2腳插件器件，因?yàn)閮赡_器件模態差，振動過程中容易發生引腳斷裂；如X電容、Y電容、電解電容等；【主要是增加Y方向（垂直于2pin連線方向?yàn)閅向）的阻尼，以及Z方向的阻尼；】

2.較高的貼片器件，一般高度≥10mm的貼片電容、貼片濾波電感等；

3.定制結構物料；如薄壁結構、缺少支撐點的結構（建議3個支撐點以上）等；

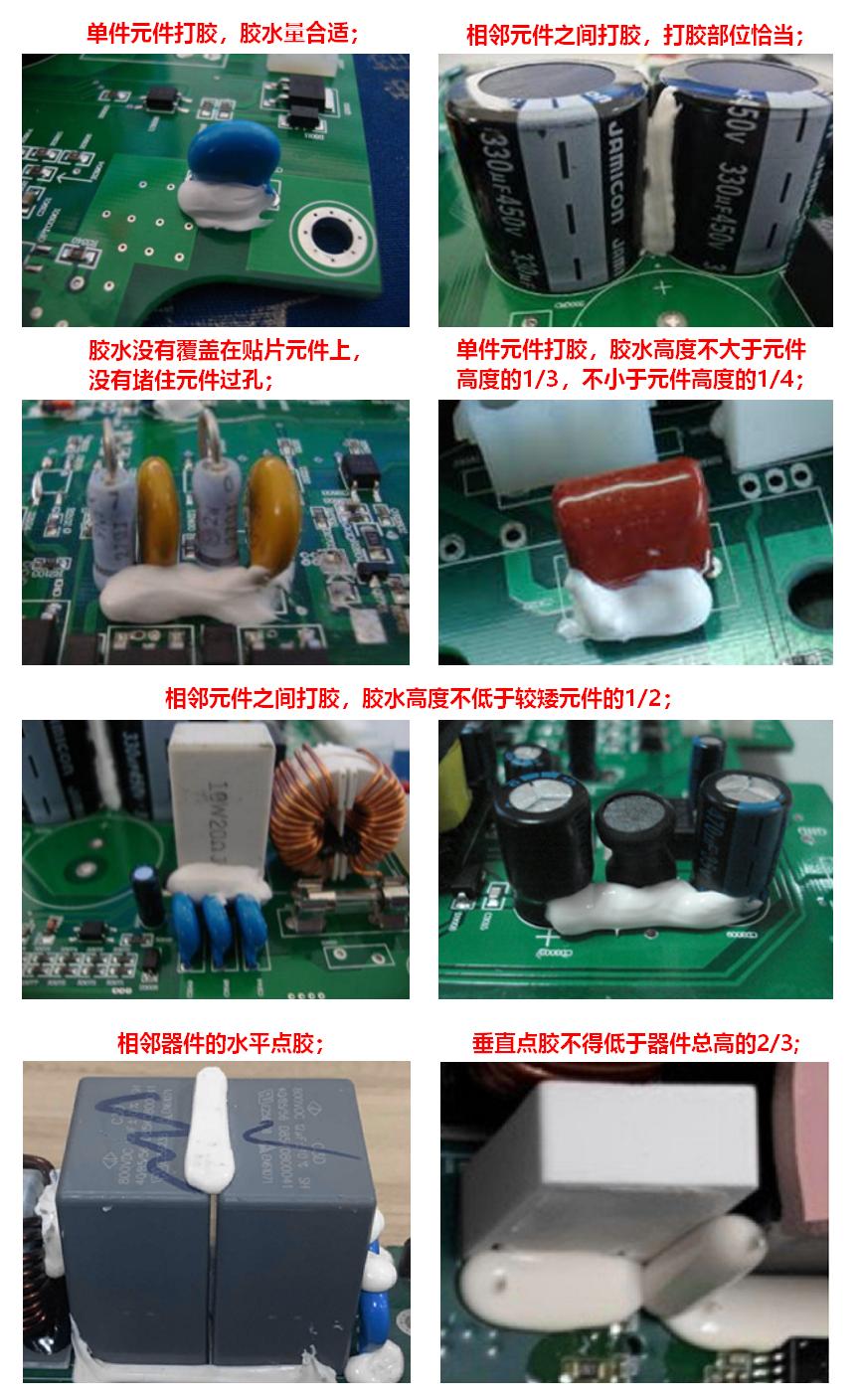

三、點膠狀態；

1.對于Y電容、立式電阻等較小的元器件，可以將其靠向附近的大器件（如電感、X電容等），再進行點膠；點膠量應保證元器件與大器件完全接觸，通常為小器件體積的1/3；

2.對于獨立的Y電容等器件，將白膠點在器件的引腳處，點膠高度應覆蓋器件引腳或大于器件高度的1/3；

3.對于相鄰的小器件，可以通過一次點膠，將相鄰器件連接在一起；

4.對于X電容等體積較大的器件，通過點膠將其與相鄰的其他大器件連接在一起，并且與PCB板點在一起；可以水平點膠或垂直點膠，點膠長度通常需大于器件總長度的2/3；

5.對于較高的器件，如電解電容需要垂直點膠進行固定，且兩兩之間必須有點膠固定；

6.對于屏蔽罩或磁件等物料，建議環繞點膠；一般存在3個以上固定點可以有效保證器件固定的可靠性；

7.任何電子元器件與PCB之間的間隙（即浮高）越小越好，pin針愈粗愈好；



四、某臺資廠商作業指導書參考；

點膠位置：（圖片示意，標記出器件位號）

總膠量：x.xg

A:J1線腳與NTC31位置點膠，膠量0.5g；

B:D31本體位置點膠，膠量0.25g；

C:IC51線腳位置點膠，膠量0.25g；

D:C27本體上方與CX1本體處點膠；

E:FL1與CX1之間點膠，膠量0.25g；

F:C1本體下方與PWB之間點膠，膠量1.0g；

G:T1本體下方與PWB之間點膠，膠量1.0g；
